楼宇自控系统

系统概述

楼宇自控系统 是智能建筑的核心技术之一，它将建筑物或建筑群内的变配电、照明、电梯、空调、供热、给排水、消防、安防等众多分散设备的运行、安全状况、能源使用以及节能管理实行集中监控、管理和分散控制，是一种综合性控制系统。详细介绍如下：

1、工作原理

传感器：

负责实时监测环境参数，如温度、湿度、光照强度、CO₂浓度等，并将这些数据反馈给控制器，为后续的决策提供依据

控制器：

作为系统的"大脑"，分析传感器数据并进行决策。它根据预设的控制策略，向执行器发出指令，调节各个设备的运行

执行器：

执行控制器指令的设备，通常包括电动阀门、开关、风机等。执行器根据控制器的指令，对建筑内部的设备进行实时控制，以实现自动化管理

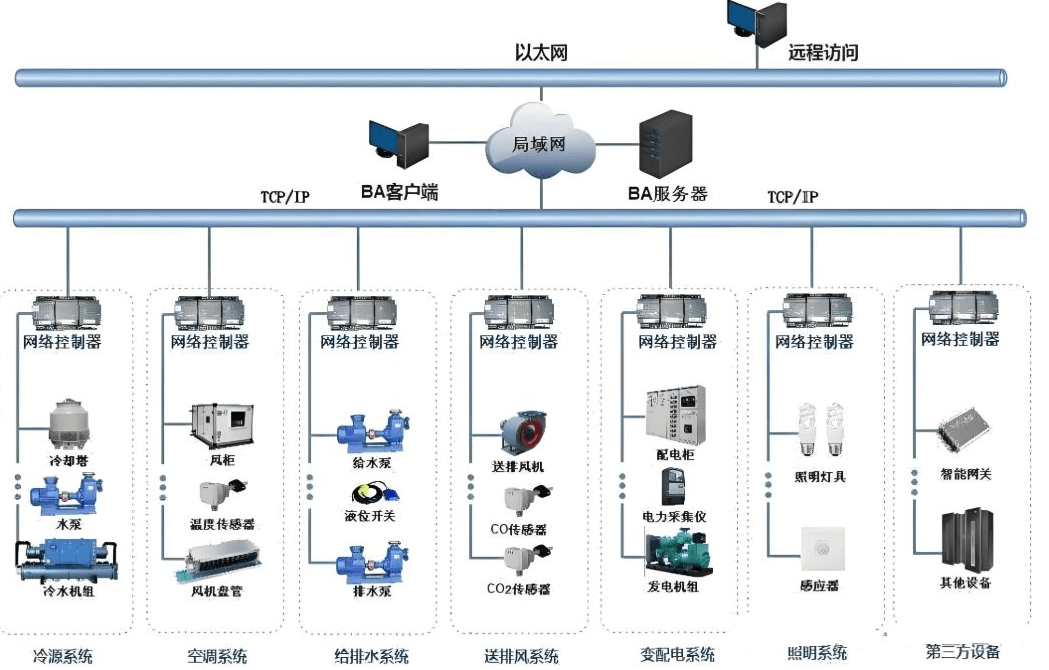

2、组成部分

冷热源监控系统：

对大楼内的冷热源站和冷冻水泵、冷却水泵进行实时状态及故障监测，控制设备的启停，通过传感器监测系统运行参数

空调监控系统：

对大楼内空调机组进行实时的状态及故障监测和启停控制，通过传感器监测系统运行参数，可控制二通水阀、新风阀和回风阀的开度，改善室内空气质量，达到舒适、节能的目的

送排风监控系统：

监控送、排风机运行、手自动状态、过载报警、设备故障及启停控制。排烟风机、加压风机在消防报警系统中独立自成系统，楼宇控制系统只作状态监测

变配电监测系统：

监控电压、电流、功率、电能等，对变压器、直流屏、发电机、综合馈电保护装置等进行监测。建立配电网络仿真模型，模拟配电网络运行，实现电气参数实时监测、事故异常报警和无人值守模式

给排水监控系统：

监控排水泵、生活水泵、喷淋泵运行、手自动状态、故障报警、启停控制，进行液位报警（如地下室水位报警处理），根据CO/CO₂浓度联动风机进行换气，对排水泵和生活水泵进行联动控制

电梯系统集成：

监控电梯运行状态、运行楼层位置、正常状态（上升、下降、暂停/待机）、故障预警（故障、冒顶、蹲坑、超重）、运行速度、电梯门开关状态、电梯内照明和通风或空调情况，保证五方对讲功能，通过摄像头监测电瓶车不允许上楼且不关门，实现电梯权限分配
