综合布线系统

系统概述

综合布线系统是一种基于模块化设计、标准化接口的建筑或建筑群内信息传输基础设施，它能统一承载语音、数据、图像、控制信号等多种业务需求，替代传统分散的、专用的布线方式，为智能化建筑和数字化园区提供稳定、灵活、可扩展的 “信息高速公路”。

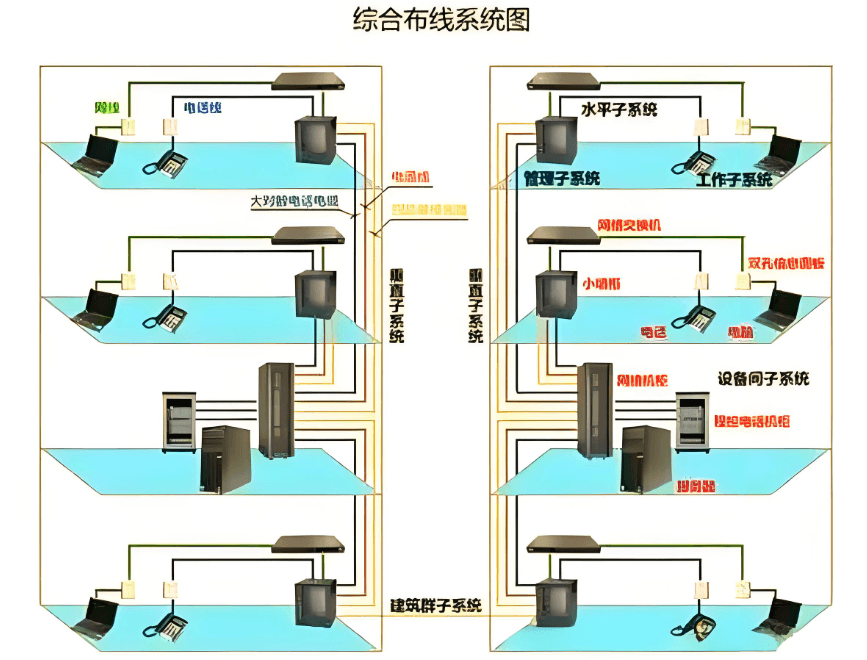

综合布线系统的组成结构（6 个子系统）

根据 TIA/EIA-568 标准，综合布线系统分为 6 个独立且相互关联的子系统，覆盖从 “建筑入口” 到 “终端设备” 的全链路：

子系统名称	覆盖范围	核心组件	功能作用
工作区子系统	终端设备（电脑、电话、打印机）到信息插座之间的区域	信息插座（RJ45 模块）、跳线（设备到插座的短线缆）、适配器	实现终端设备与布线系统的直接连接，是用户接触的 “最后一米”

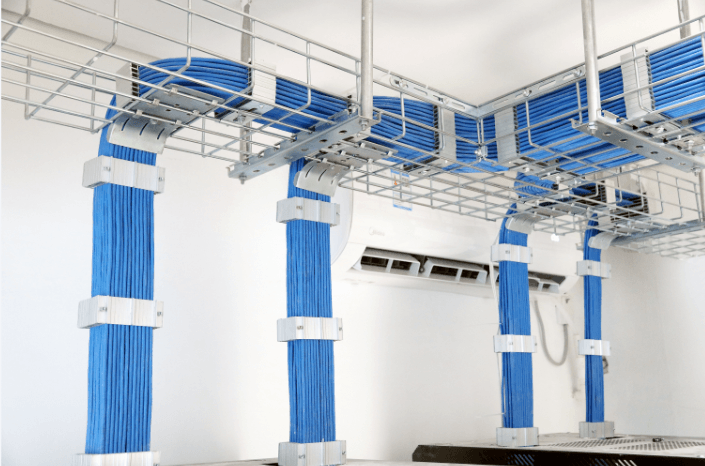

水平子系统	楼层配线间的配线架到工作区信息插座之间的线缆	水平线缆（如六类 / 七类非屏蔽双绞线）、线管 / 线槽（线缆保护）	将工作区终端的信号汇聚到楼层配线间，是系统中覆盖范围最广的子系统

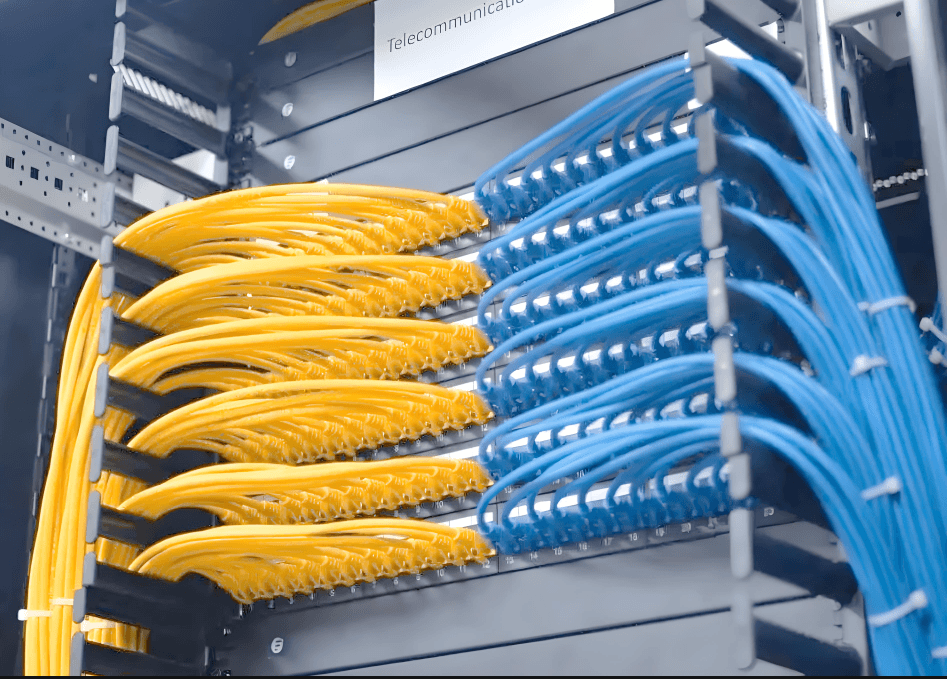

管理子系统	楼层配线间或设备间内的管理区域	配线架（铜缆 / 光纤配线架）、跳线（配线架之间的连接线缆）、理线器、机柜	对水平子系统和垂直子系统的线缆进行端接、跳线管理，实现信号的灵活分配和故障排查
垂直干线子系统	不同楼层配线间之间，或楼层配线间与设备间之间	干线线缆（如大对数双绞线、多模 / 单模光纤）、干线配线架	实现各楼层之间的信号传输，是系统的 “垂直骨干”，需满足高带宽、长距离传输需求
设备间子系统	存放核心网络设备（交换机、服务器、路由器）的专用房间	核心网络设备、光纤 / 铜缆配线架、机柜、电源系统（UPS）、接地系统	作为整个布线系统的 “中枢”，连接垂直干线子系统和外部通信网络，集中管理核心设备
建筑群子系统	同一园区内不同建筑物之间的连接	室外光缆（多模 / 单模）、光缆接头盒、室外线槽 / 管道、接地保护装置	连接同一园区内不同建筑物之间的通信系统，实现园区范围内的信息传输

综合布线系统的常用传输介质

传输介质是综合布线系统的 “物理载体”，需根据传输距离、带宽需求、环境干扰等因素选择，常见类型分为铜缆和光纤两大类：

• 1、铜缆：适用于短距离、中低带宽场景

非屏蔽双绞线（UTP）：最主流的铜缆类型，无金属屏蔽层，成本低、施工便捷，广泛用于水平子系统和工作区子系统。
按性能等级可分为：
五类线（CAT5）：支持 100Mbps 带宽，已逐渐淘汰；
超五类线（CAT5e）：支持 1000Mbps（千兆）带宽，传输距离≤100m，适合普通办公场景；
六类线（CAT6）：支持 10Gbps 带宽（传输距离≤55m），抗干扰能力优于超五类，是当前主流选择；
七类线（CAT7）：支持 10Gbps 带宽（传输距离≤100m），带屏蔽层，抗干扰能力极强，适合数据中心、高干扰环境。
屏蔽双绞线（STP/FTP）：在 UTP 基础上增加金属屏蔽层（如铝箔屏蔽、编织网屏蔽），可减少电磁干扰（EMI）和射频干扰（RFI），适合工业控制、医疗设备等对信号稳定性要求高的场景。
大对数双绞线：由多对（如 25 对、50 对）双绞线组成，主要用于垂直干线子系统，实现多用户语音或低速数据的集中传输。

• 2、光纤：适用于长距离、高带宽场景

多模光纤（MMF）：核心直径较大（50μm 或 62.5μm），可传输多种光信号模式，传输距离较短（多模 OM3/OM4 光纤支持 10Gbps 带宽时，距离分别为 300m/550m），成本低于单模光纤，适合建筑群子系统（短距离园区互联）或设备间子系统（核心设备互联）。
单模光纤（SMF）：核心直径极小（9μm），仅传输一种光信号模式，传输距离长（10Gbps 带宽时可达 10km 以上），抗干扰能力强，适合长距离建筑群互联（如跨园区）或接入互联网骨干网。
